슬로티 우드 - 매직자동문

SLO-Twood

슬로티 목도어

■ 디자인

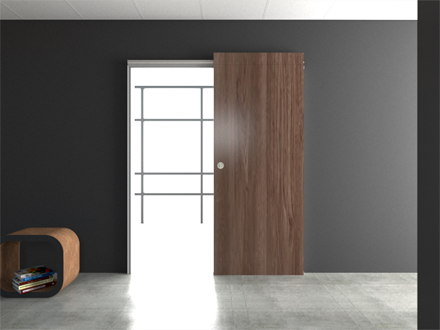

슬로티 우드 자동도어는 구동부가 도어와 일체감이 있어 하나의 도어로 보여 매우 심플한 디자인을 갖습니다.

별도의 프레임 구성이 필요 없어 설치 비용이 절감되며 시공이 간편합니다.

벽체와 도어의 틈은 알루미늄 프로파일을 설치하여 밀폐력을 높였습니다.

■ 특징

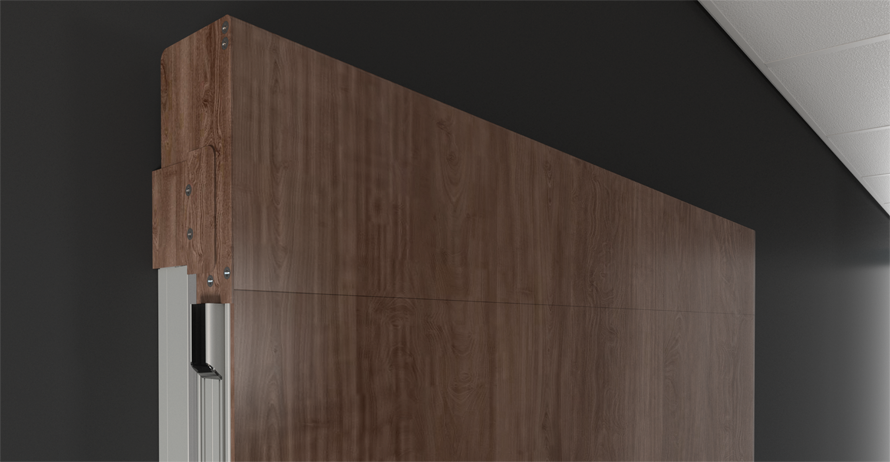

상부구동형 슬로티 목도어 ★특허등록

기계 박스 측면의 크기가 77mm(t) X 130mm(h)로 도어와 일체감을 주며 개구 폭만큼 구동부가 형성되어 심플한 출입구 디자인을 갖게 됩니다.

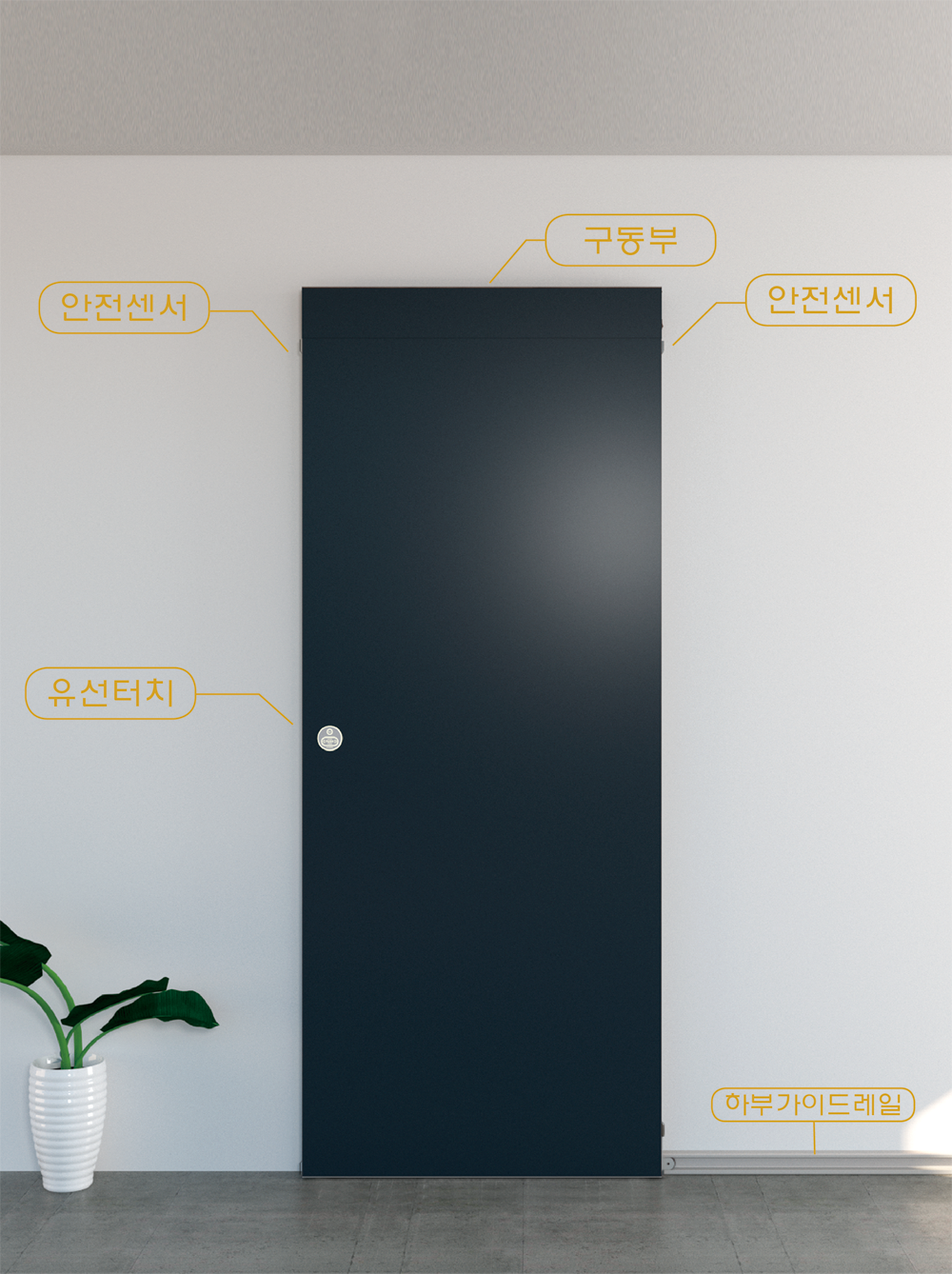

◀ 안전센서 (기본 1채널, 2채널 추가 옵션)
도어 측면 상, 하부에 포토센서가 양측면(닫힘 쪽 1CH, 열림 쪽 1CH)에 2채널로 설치되어 닫힐 때 또는 열릴 때 사용자가 감지되면 안전기능이 작동되어 사용자가 더욱더 안전하게 자동도어를 사용할 수 있습니다.

▲ 바람막이 프로파일
벽체와 자동도어의 틈을 채워 밀폐력을 높였습니다.
유선 터치 ▶
원형디자인의 유선 터치/근접 스위치입니다. led로 인해 시야성이 좋으며 내부 스위치에 잠금장치로 보안 설정이 가능합니다.

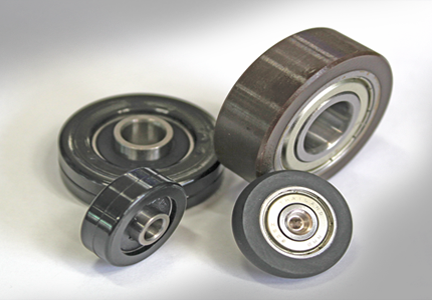

◀ 우레탄 로라
우레탄 로라를 적용하여 자동문의 뛰어난 내구성과 자동문 작동 중의 소음이 없어 매우 쾌적한 환경을 조성합니다.

■ 설치형태

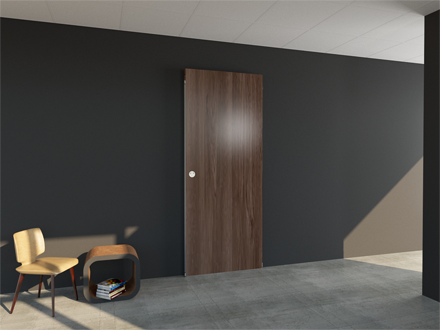

◀ 일반 타입
상부 레일과 구동부가 개구 폭에만 형성됩니다. 별도의 프레임 구성 필요 없이 상부 레일을 벽에 부착하고 하부 가이드레일을 바닥에 고정시켜 설치합니다.

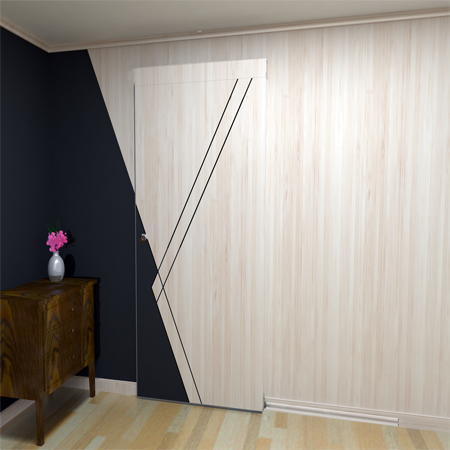

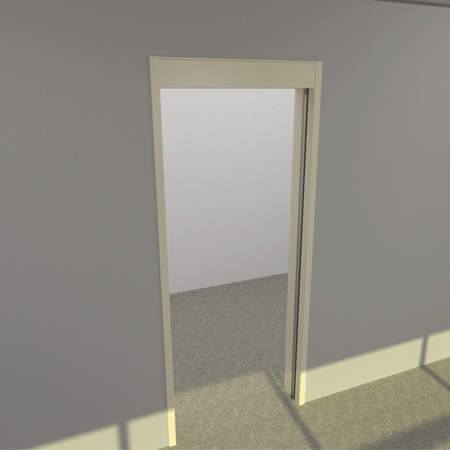

포켓 타입 ▶
도어가 벽면 안에서 주행할 수 있게 프레임을 설치 함으로서 더욱더 안전한 자동도어로 사용할 수 있으며 눈에 보이는 프레임 구성이 개구폭에만 형성되어 일반적인 포켓보다 더욱더 심플합니다.

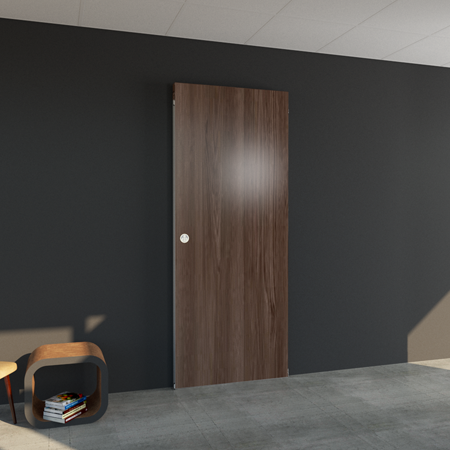

◀ 하부 무레일
하부 가이드레일을 설치하지 않아 매우 심플함을 얻을 수 있지만 도어 하부 행거 롤러가 바닥면을 타고 주행하기 때문에 롤러 자국이 남을 수 있고 카펫이나 소프트한 바닥 마감에는 설치할 수 없습니다.

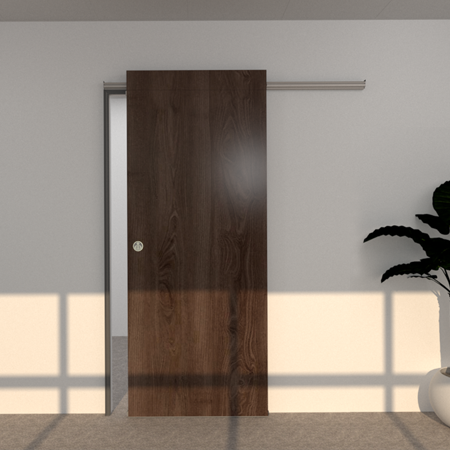

상부 일체형 ▶
슬로티 일반 타입에서 하부 가이드레일을 설치하지 않고 상부 벽면에 고정시키는 메인 레일을 열리는 부분까지 확장하여 설치하는 타입입니다.

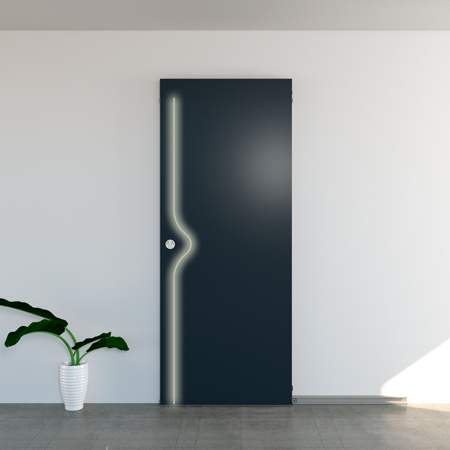

◀ 목도어 LED네온싸인
슬로티 자동도어는 도어에 전기 공급이 가능하여 다양한 디자인을 할 수 있어 차별화된 출입구를 얻을 수 있습니다. 좌측 목도어 디자인은 도어에 LED 네온을 삽입하여 나타낸 효과입니다.

■ 제원

오픈 사이즈 싱글	최소 650(W), 1200(H) 최대 1200(W), 2400(H) (단위mm)
구분	슬로티
도어 중량	50kg
구동부	DC 24V MOTOR
제어 방식	MICRO PROCESS 제어
개폐 속도	300~500mm/sec(가변)
폐쇄 속도	400~250mm/sec(가변)
동력 전달	TIMING-BELT
전원	AC 185~365V ±10% 60Hz
정격 출력	60/90W
사용 온도	-20℃ ~ +45℃
사용 습도	70% RH이하
